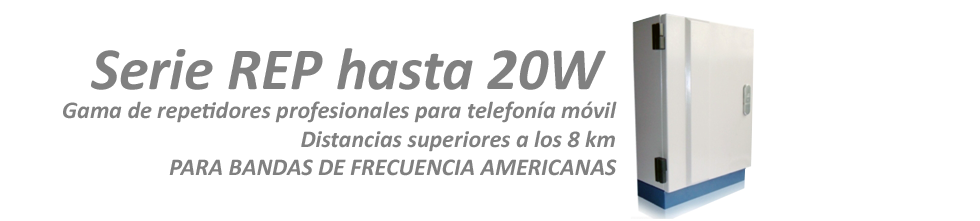

Repetidores profesionales de la serie REP hasta 20W
"Un repetidor profesional con las prestaciones de una estación base"
La gama de repetidores profesionales REP de hasta 20W dispone de modelos compatibles con las bandas de telefonía que utilizan los operadores americanos (CDMA, PCS y WCDMA), están diseñados para dotar de señal de telefonía celular en grandes extensiones de terreno o edificaciones donde la disponibilidad de señal es muy débil o nula, pudiendo cubrir distancias superiores a los 8 km.
Su funcionamiento consiste en captar la señal de uno o varios operadores de telefonía a través de una antena de recepción y distribuirla realizando coberturas en exterior o al interior de edificios distribuyéndola, para que los usuarios con necesidad de cobertura de voz y datos puedan operar.
Estos repetidores, pensados para dar servicio en instalaciones con alto nivel de requerimientos técnicos, están dotados de filtros con alta selectividad y muy bajas pérdidas que permiten eliminar toda interferencia entre los enlaces ascendentes y descendentes.
Así mismo, dispone de sistemas de control automático de ganancia (AGC/MGC) y de niveles (ALC) que garantizan la no intrusión ni interferencias a la BTS (estación base) del operador.
Gracias a su potencia, estos repetidores soportan comunicaciones simultaneas de hasta 200 usuarios, con solo una antena o varias, con sus divisores y combinadores según la necesidad a cubrir, siendo una solución perfecta para todo tipo de espacios abiertos y grandes edificios.
Se puede instalar en interior o en el exterior, en interior se cubren áreas de hasta 55.000 m² y en el exterior alcanzar distancias superiores a 8 Km según la orografía y la calidad de la señal del operador, para realizar estos servicios de cobertura, se precisa un estudio del lugar que se pretende cubrir para encontrar una ubicación y distribución de la señal adecuadas, ATL se ofrece a realizar este estudio basado en los datos que nos proporcione el cliente.
Al aire libre: Aeropuertos, regiones turísticas, campos de golf, túneles, fábricas, distritos mineros, pueblos, carreteras...
En Interior: Hoteles, centros de exposiciones, sótanos, centros comerciales, edificios, estacionamientos...
Disponemos de diferentes modelos que abarcan todas las bandas de frecuencia que se necesiten cubrir:
| Banda de telefonía | Modelo de repetidor | Potencia de salida máx. | Uplink | Downlink | L x A x H |  Datasheet |
|---|---|---|---|---|---|---|
| CDMA | REP-114C-C | 43dBm | 90dB | 95dB | 590 x 420 x 240 mm |
|
| PCS | REP-113P-C | 43dBm | 90dB | 95dB | 590 x 420 x 240 mm |
|
| WCDMA (3G) | REP-107U-C | 43dBm | 90dB | 95dB | 590 x 420 x 240 mm |
|
| CDMA / WCDMA (3G) | REP-210CU-C | 33dBm | 80dB | 85dB | 590 x 420 x 240 mm |
|
| CDMA / PCS | REP-211CP-C | 33dBm | 80dB | 85dB | 590 x 420 x 240 mm |
|
Características técnicas generales
Capacidad de comunicaciones hasta 200 usuarios
AGC / MGC (control automático de ganancia)
ALC (control de nivel automático)
Ganancia Uplink: 90 dB
Ganancia Downlink: 95 dB
Potencia de salida máxima regulable: según modelo (ver tabla)
Rango de ajuste de ganancia: 31dB en pasos de 1dB
VSWR: <1,5
Factor de ruido: < 5dB
Pérdida de retorno: < -14 dB
Retardo: < 4,5 ms
Rizado en banda: 3dB p-p
Max. Nivel de entrada sin daño: 0dBm
Rechazo fuera de banda: ± 400KHz ≥ 25dBc/± 600KHz ≥ 35dBc /± 1 MHz ≥ 40dBc/± 5MHz ≥ 50dBc
Intermodulación: 9 KHz ~ 1 GHz ≤ -36dBm, ≥ -36dBc / 1 GHz ~ 12,75 GHz ≤ -30dBm, ≥ -30dBc
Conector RF tipo N (hembra)
Interfaz de comunicación para supervisión y programación: RS232
Control remoto vía modem inalámbrico (opcional)
Led para control de alimentación y alarmas
Rango de temperatura: Operación: -25 ° C ~ +55 ° C / Almacenamiento: -30 ° C ~ +60 ° C.
Rango de Humedad Relativa: 95% (sin condensación).
Fuente de alimentación: 220V / 110V CA
Dimensiones 590x420x240 mm
Condiciones ambientales: IP 55
Peso 35Kg
